CHAR DE CAYENNE

Centre Hospitalier de Cayenne Andrée Rosemon

Avec ses 17 Centres Délocalisés de Prévention et de Soins répartis sur l'ensemble de la Guyane et ses services à Cayenne, le CHC est présent sur l’ensemble du territoire. Premier établissement de santé de Guyane, avec ses 250 médecins, 2500 professionnels soignants et administratifs, il répond à près de la moitié des besoins de la région, tout en développant des activités diversifiées comme l’hospitel, la recherche et l’universitarisation. Activité : 39 972 séjours en médecine-chirurgie-obstétrique, 3 949 naissances, 6 108 interventions chirurgicales et 48 329 passages aux urgences par an. (795 lits et places, 8 salles d’opérations et d’interventions, 3 salles de radiologie avec capteurs plans…)

Schneider Electric International

C'est le service de Schneider Electric international qui nous propose de réaliser une maintenance sur le site du CHAR de Cayenne. La boucle HTA du CHAR de Cayenne comporte 8 postes T200, dont 2 postes en mode Source.

Boucle HT en double alimentation

Le mode de fonctionnement est dit de "double alimentation", la boucle HTA peut être alimentée par deux sources d'alimentation distinctes (ERDF et Groupes Electrogènes).

Les T200I sont équipés de 2 seuils de détections des courants de défauts : un seuil pour l’alimentation par ERDF et un seuil pour l’alimentation par groupes. A chaque changement du mode d’alimentation, SABINE émet un ordre vers chaque T200I pour les faire basculer sur les calibres de détection de défauts adaptés au type d’alimentation.Le mode de fonctionnement est dit de "double alimentation", la boucle HTA peut être alimentée par deux sources d'alimentation distinctes (ERDF et Groupes Electrogènes).

Remarque importante: Pour un fonctionnement correct du reconfigurateur, il faut que les protections du poste n'alimentant pas la boucle soient inhibées.

Une maintenance préventive qui se transforme en corrective

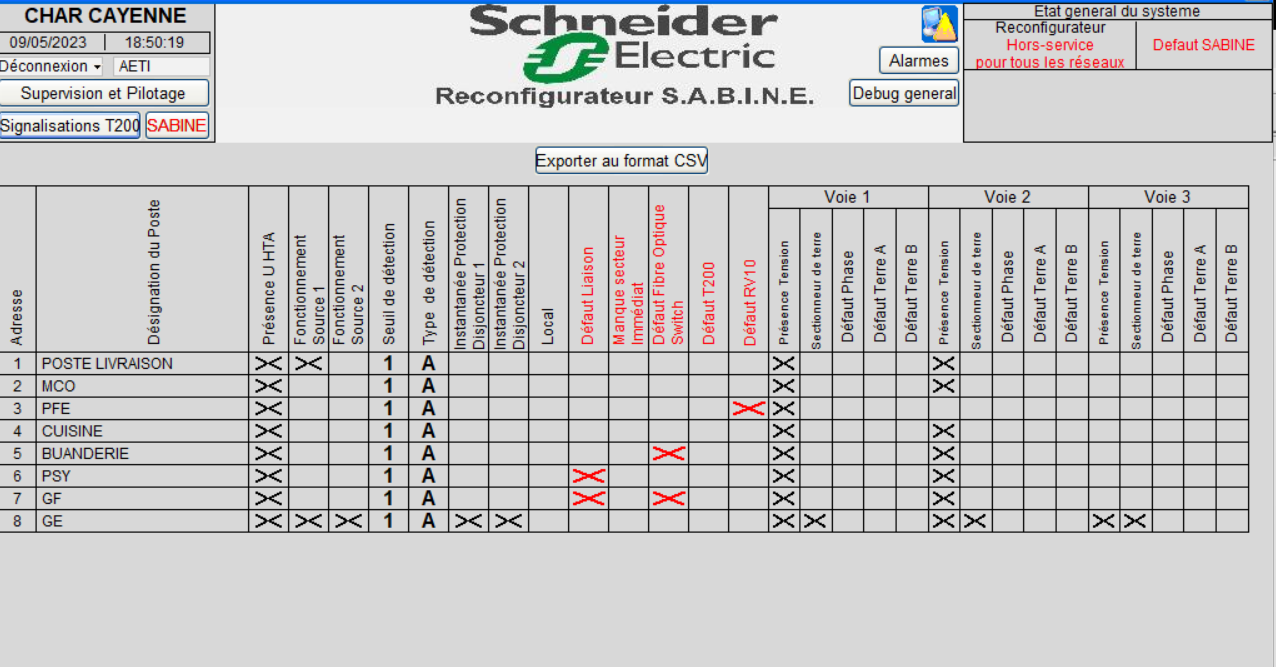

A notre arrivée sur site, nous constatons beaucoup de problèmes qui proviennent du système SABINE.

De plus le système SABINE est hors service depuis plusieurs mois. (Confirmé par l’exploitant)

Il etait temps qu'on arrive...

Défauts des postes PFE, PSY et GE

Des prérequis oublié ?

En complément des limites de prestation, les prérequis sont les conditions à remplir, les acquis exigés pour lancer une intervention. En l'absence de ceux-ci une prestation peut devenir compliquée et à toutes les chances de générer une insatisfaction client.

Nous n'avons pas pu avoir un contact avec le client final lors de la préparation de cette prestation. Avec un simple échange, nous aurions pu identifier et analyser en amont ces problèmes du système SABINE.

Le technicien d'intervention serait alors intervenu avec des cartes de rechanges pour un dépannge sur site.

Dépannage du poste PSYCHIATRIE

Le T200 est en défaut. (Pas de voyants allumés en face avant)

Après analyse il s’agit d’un problème de la carte POWER (Alimentation 48v)

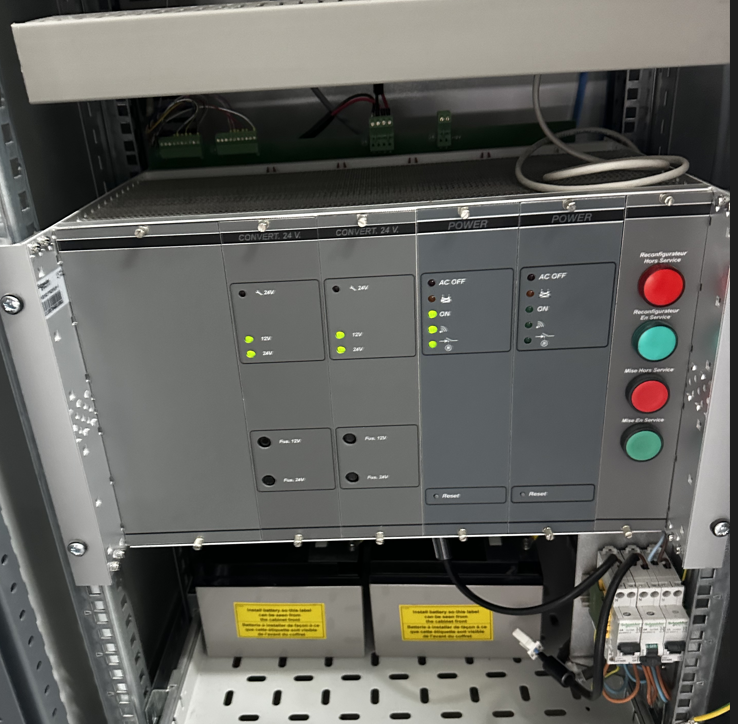

Pour dépanner rapidement ce T200, (avec les moyens du bord) nous récupèrons une carte Alimentation de la baie SABINE pour un échange. (photo de droite)

A noter que la baie SABINE possède 2 cartes alimentation en mode redondance.

Il faut maintenant remplacer la carte alimentation de la baie SABINE. (Carte de droite)

Dépannage du poste GE

Le T200 est en défaut.

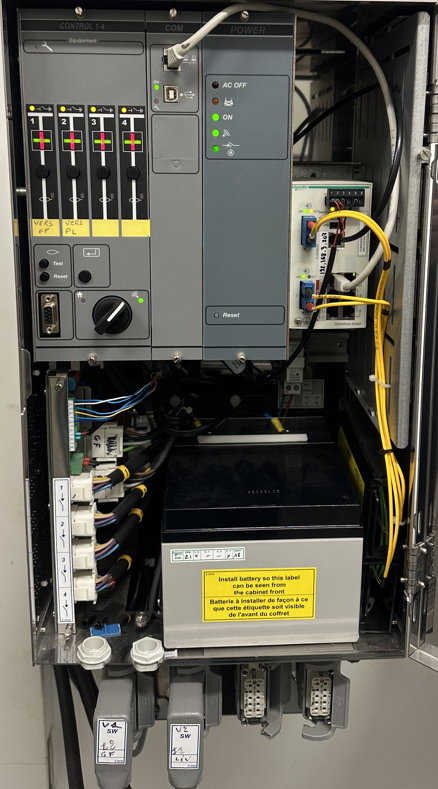

Les 4 voies sont allumées en position ouvert/fermée alors qu’il n’y a rien de raccordé sur les voies 3 et 4.

Après analyse il s’agit d’un problème de la carte UC ou relayage.

Peut être aussi un problème de masse du coffret T200.

Nous ne pouvons pas dépanner ce T200 sur site car pas de cartes de rechange

La solution la moins pire

Pour pouvoir remettre le système en service, nous enlevons cet équipement dans l’automate PREMIUM.

Ce poste ne sera plus interrogé par l’automate.

Une fois le T200 remplacé ou dépanné, il faudra l’ajouter de nouveau dans le PREMIUM.

Dépannage du poste PFE

Le T200 est en défaut.

Il s’agit d’un défaut RV10.

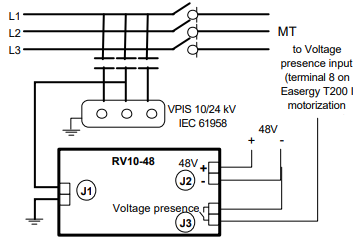

Le RV10 est un relais a manque de tension qui est situé dans le caisson de la cellule. Il donne l’information Absence/Présencetension au T200.

Après contrôle du câblage coté cellule, il s’agit d’un câble mal serré dans sa borne.

Resserrage de tous les câbles du bornier.

Le défaut disparait et le T200 est opérationnel

Modification de l'adresse IP de l'automate PREMIUM

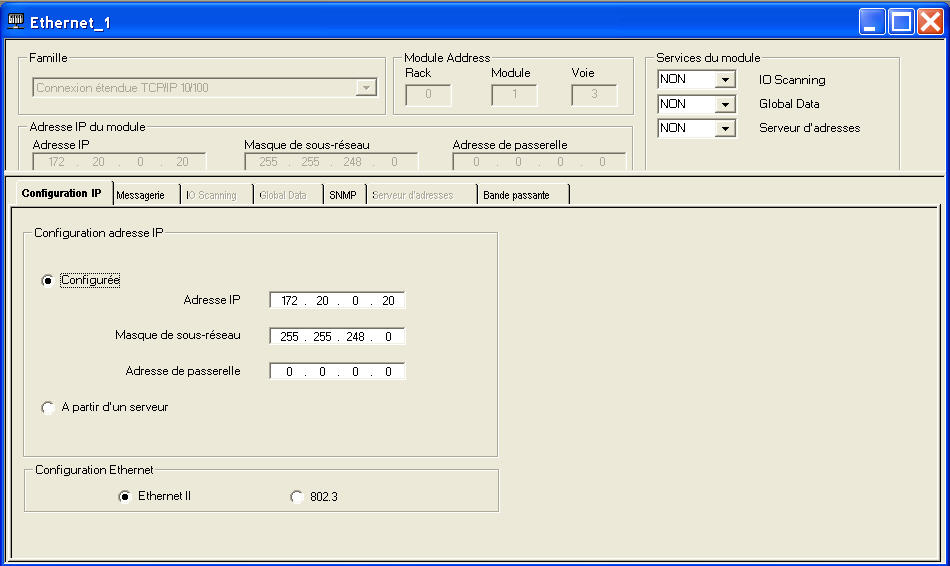

Pour que la GTB puisse accéder à la table d’échange Modbus de l’automate SABINE il faut modifier l’adresse IP de l’UC. Il doit être sous la forme 172.20.0.X

- 172.20.0.20 Pour l’Automate (UC)

- 172.20.0.21 Pour le réseau local du PC portable de supervision locale.

Masque de sous réseau 255.255.248.0
