PSE CONSULTING - BUREAU D'ÉTUDES HTA

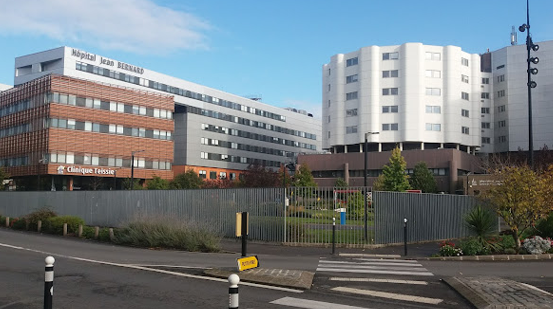

CHU DE NIMES
Système de reconfiguration de boucles HTA

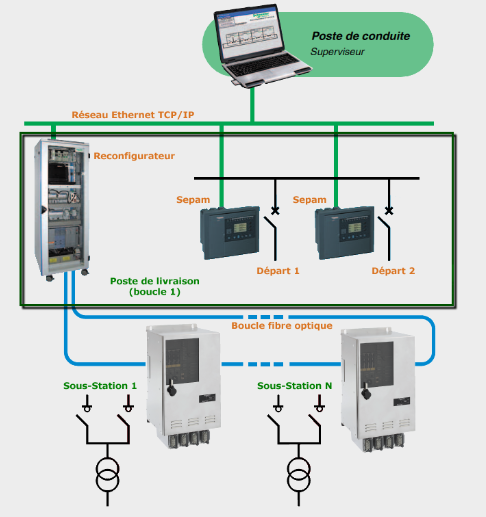

Le système Sabine développé par Schneider Electric permet de rétablir l’alimentation électrique dans une boucle ouverte HTA dans un temps minimum après avoir localisé et isolé automatiquement le tronçon en défaut.
Il est constitué : – D’un reconfigurateur de boucle situé dans le poste de livraison. – D’unités de protection Sepam équipant les 2 départs alimentant la boucle HTA (cellules HTA motorisées). – D’unités de contrôle de poste Easergy T200 situés dans les sous-stations réparties sur le site.
Un système communicant
Le reconfigurateur peut être relié à un superviseur permettant la gestion complète du réseau à partir d’un poste de conduite. La liaison entre le reconfigurateur et les unités de contrôle Easergy T200 se fait par un câble pilote ou une fibre optique.

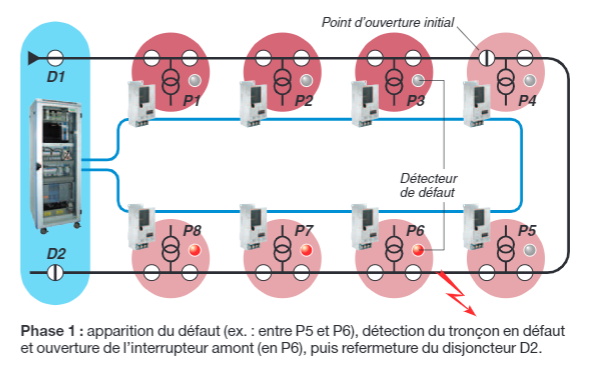

Si une défaillance intervient quelque part sur la boucle, cela n’a plus d’impact sur l’ensemble du réseau puisque celui-ci est automatiquement remis en fonctionnement sur toutes ses parties saines.
Alertés au poste de supervision grâce au reconfigurateur, et informés sur la localisation du défaut, les services techniques interviennent plus rapidement et sereinement pour diagnostiquer la panne et la réparer.
SABINE s’inscrit parfaitement dans les préoccupations actuelles concernant la sécurité et la continuité électrique des sites hospitaliers, tertiaires et industriels. La fonction de scrutation permanente, sauvegardée et auto-contrôlée, permet d’agir à tout moment sur défaut HTA en effectuant des manœuvres rigoureusement sécuritaires.
Le système SABINE a été éprouvé par EDF pour la sécurisation de ses propres réseaux.
Protection SEPAM
Les cellules disjoncteurs protégeant les départs alimentant la boucle HTA, sont équipées d’unités numériques de protection Sepam qui réalisent la protection, les mesures et la communication vers le reconfigurateur SABINE.
L'expertise de PSE CONSULTING sur le système SABINE
Nous maitrisons ce système SABINE. J'ai moi-meme travaillé pendant plus de 20 ans à Schneider Electric et j'ai participé aux mises en service de ces reconfigurateurs.
Nos prestations sont nombreuses : Ajout de postes dans la boucle, dépannage, maintenance préventive, formation des exploitants.

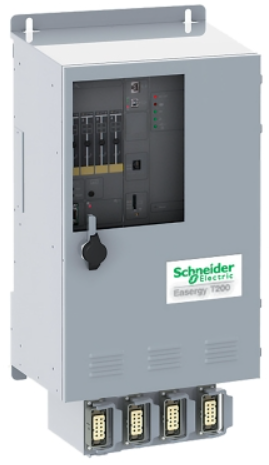

Le T200 n'est pas commercialisé
Schneider Electric ne commercialise plus l'équipement T200. C'est un problème pour les sites qui ont pour projet d'agrandir leur boucle HT.

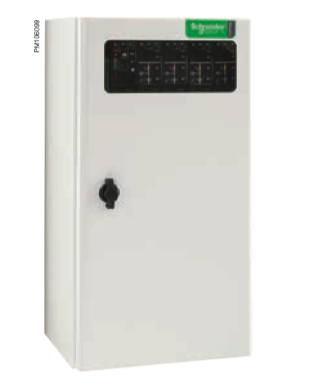

La solution proposée est d'équiper le nouveau poste par un équipement T300.
Notre prestation pour le CHU de Nimes
Le CHU ajoute un nouveau poste HT/BT dans leur boucle HT. (Poste MPR)
Nous devons mettre en service le T300 de ce poste et l'intégrer dans l'automate SABINE.
Des essais de reconfiguration en simulation et en réel valideront l'intervention.
Remplacement de l'automate

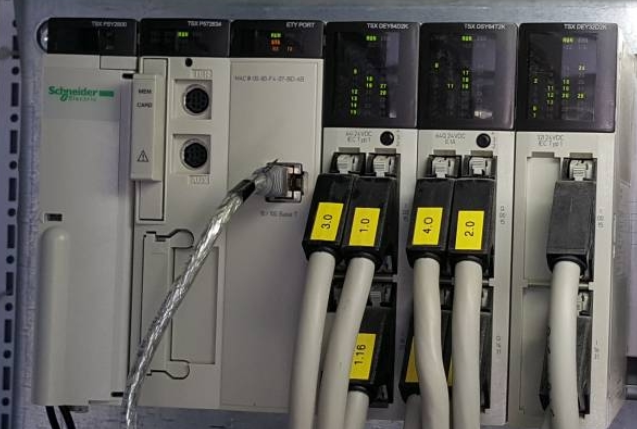

Le système de reconfiguration est équipé d'un automate de type PREMIUM qui permet de communiquer avec les équipements T200. Ce produit n'est pas compatible avec les T300.

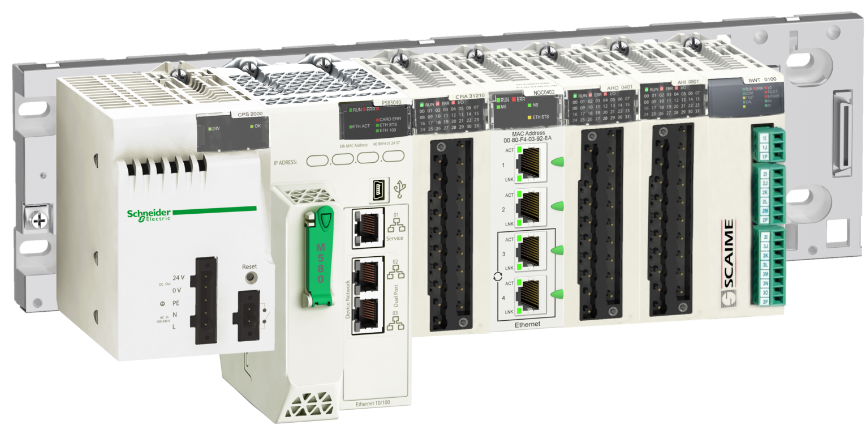

Le palier 1 consiste à remplacer l'automate PREMIUM par un M580. Cette opération dure environ une demi-journée.
avant
après
Contrôle et check-up du nouveau poste

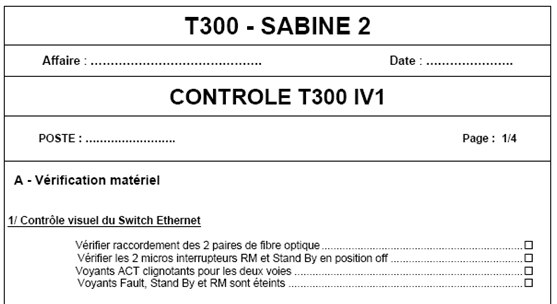

Une fiche de contrôle est ouverte et renseignée.
Tous les contrôles importants sont effectués.
Switch Ethernet, vérifications visuelles
batterie, montage des tores
Essais commandes electriques
Essais détection de défauts HTA
Chargement de la configuration SABINE
Intégration du T300 MPR dans la boucle SABINE
Cette opération n'a pas d’incidence sur l’exploitation.
Cela consiste à ajouter ce nouveau poste MPR dans l’automate M580 SABINE avec l'outil de configuration CITECT.
Le nouveau poste MPR est inséré entre les postes POLYVALENT et 3BIS

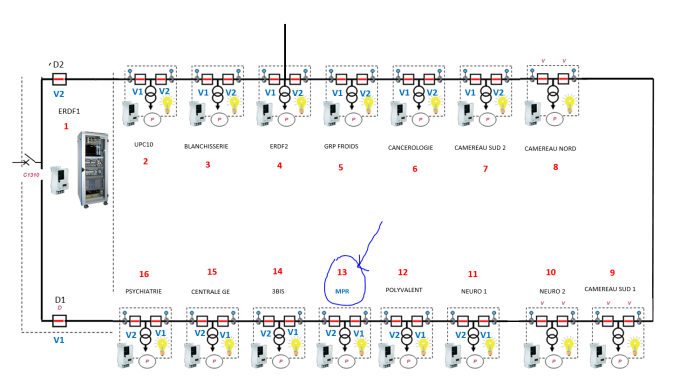

Nouvelle boucle SABINE au CHU de Nimes
Essais des commandes
Cette opération consiste à contrôler les commandes électriques depuis le PC SABINE de tous les organes MT de la boucle SABINE.
Pas d’incidence sur l’exploitation car les manœuvres seront réalisées en boucle fermée.
Contrôles des sources
Ces essais consistent à vérifier la conformité des différents postes sources de la boucle SABINE
Il faut vérifier le changement de jeu de réglage de détection de défaut en cas de changement de source d’alimentation de la boucle SABINE.
Vérifications SEPAM
Ces essais consistent à vérifier la liaison entre les SEPAM et le système SABINE.
Il faut aussi modifier l’équation logique des SEPAM pour allonger la temporisation du pick-up suivant la formule suivante : 100ms x Nombre de postes dans la boucle.
Essais de scénarios de reconfiguration
Ces essais vont générer des coupures HT de l’installation de plusieurs secondes en cas de reconfiguration réussie ou de plusieurs minutes en cas d'echec.
Un technicien doit pouvoir réaliser un déclenchement d’un départ boucle sur fonctionnement protection avec les connecteurs ESSAILEC.
Les scénarios des essais de reconfiguration seront réalisés à partir de scripts (simulation des défauts par trame) exécutés sur l’IHM en coordination avec les déclenchements disjoncteurs sur fonctionnement protection
Dans le cas d’une boucle SABINE 100% T200, il faut compter 30 minutes par essai
Dans le cas d’une boucle SABINE mixte T200/T300, il faut compter 1 heure par essai.

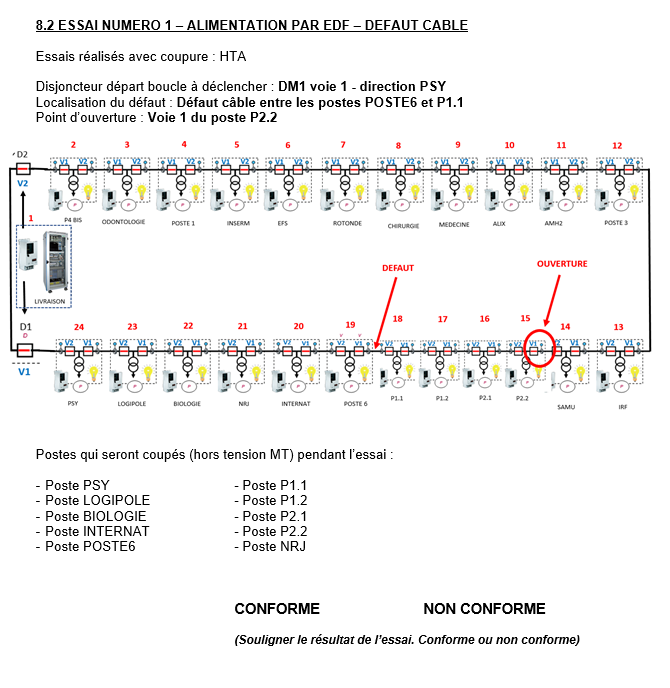

Exemple d'un essai de reconfiguration proposé
