OVH CLOUD

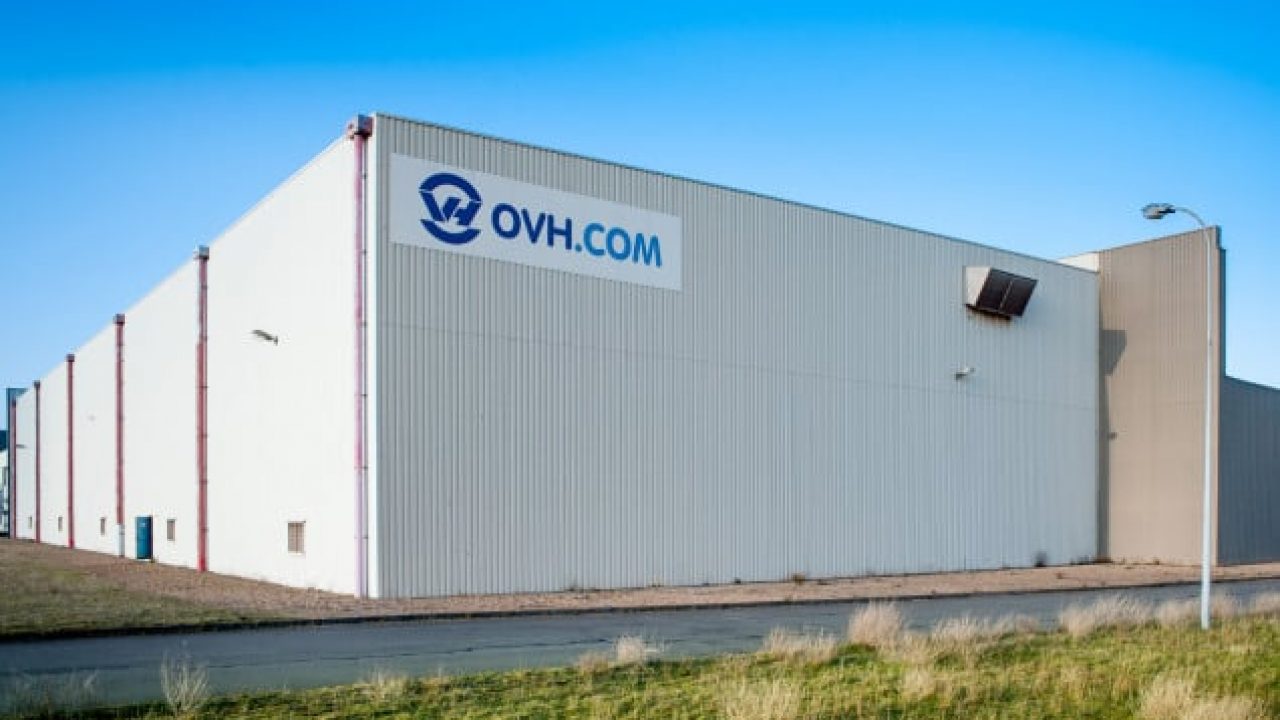

Site de Gravelines
Mise en service de trois T300
Le but de cette prestation est de mettre en service trois équipements T300 de type coffret IV1.
La configuration doit etre modifiée pour répondre aux demandes de OVH.
- Permutation de sources entre 3 cellules
- Mettre à jour les Firmware des T300
- Gestion d'un sectionnaliseur qui permet d'ouvrir une cellule sur défaut HT
- Mise en place du mapping pour communication avec la supervision du site

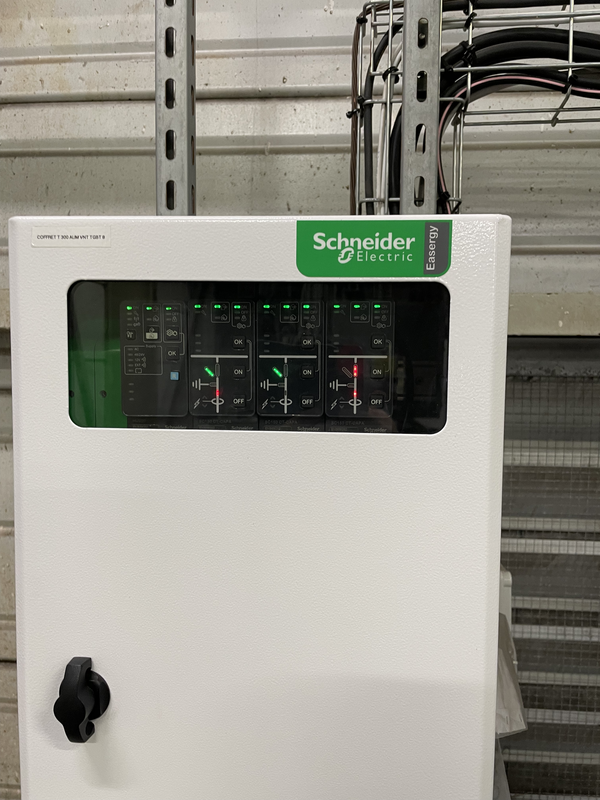

Equipements T300 en version coffret.

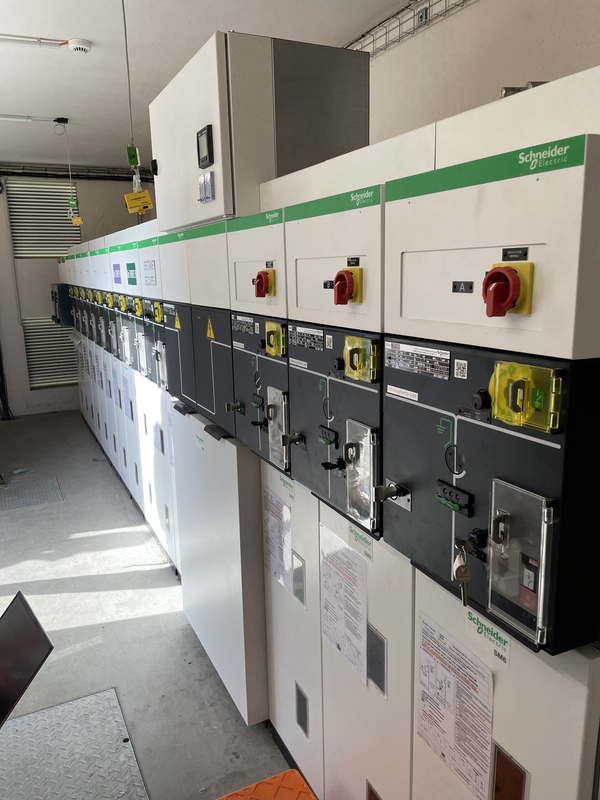

Poste HT3.1
Une demande spécifique
La demande de OVH est de pouvoir réaliser une permutation de source HT avec trois cellules.

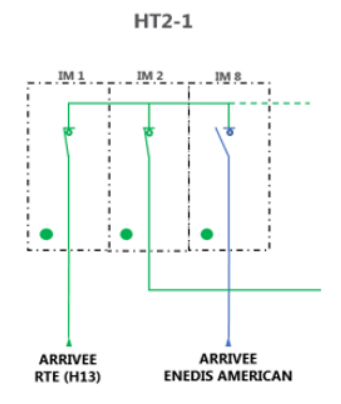

si l'équipement détecte une absence tension HT (RTE), alors le T300 doit ouvrir deux cellules (IM1 et IM2), puis fermer la cellule IM8. (ENEDIS). Voir photo 1
Protocole Modbus
Les équipements T300 doivent communiquer vers la supervision en protocole Modbus TCP.
Le port WAN est configuré en adresse IP automatique.
C’est le superviseur qui va attribuer l’adresse IP du T300.
Le T300 est mappé suivant les adresses Modbus demandées par OVH et suivant les DEVICES suivants :
