PONT DE NORMANDIE
But de l'intervention
Mise en service d’un T300 NSM sur le site du pont de normandie.
Modification de la configuration T300 pour permettre :
- La gestion d’un forcage vers le GE par un ordre envoyé par la GTC par la DI1 du HU250.
- L’interdiction de permutation par un ordre provenant d’un relais de protection en amont de la voie normale. (Voie 1) > DI3
- Mise a disposition pour la GTC de deux sorties digitales venant de l’équipement.
- DO1 > Absence / Présence tension HT de la voie normale. (voie 1)
- DO2 > Blocage de la permutation active. (Provenant du relais de protection)
Blocage de la permutation
Techniquement il n’est pas possible d’installer des tores sur la voie 1 car il s’agit d’une gaine a barre.
Il n’y a donc pas de détection des défauts (MAX de I et Homopolaire)

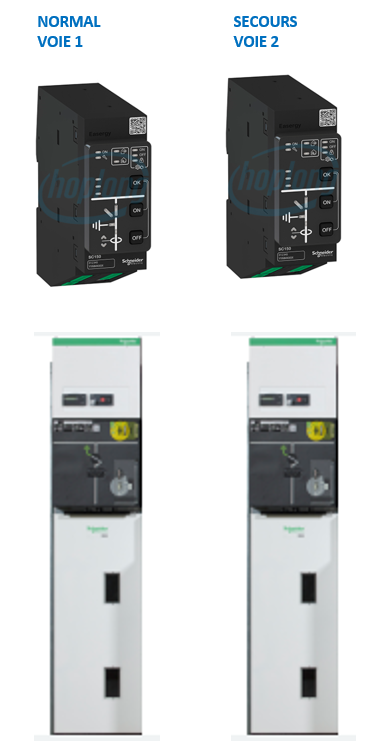

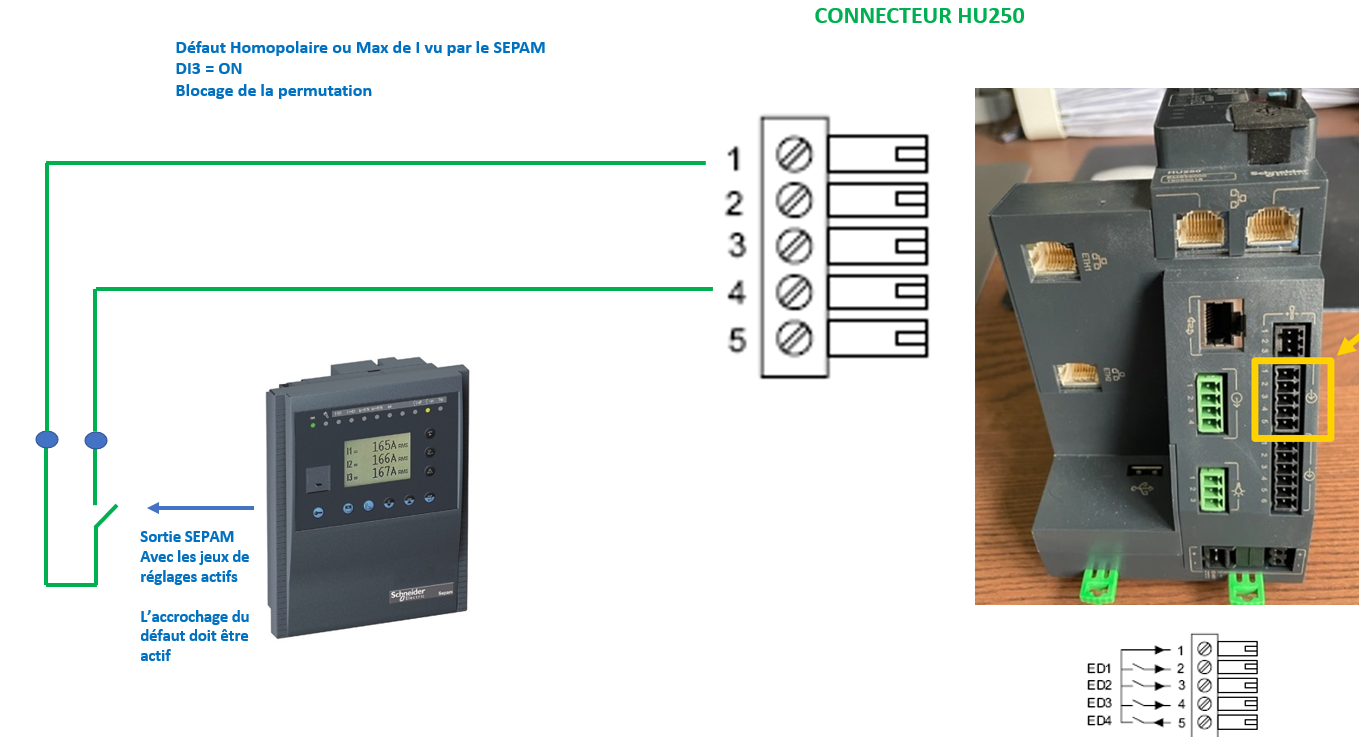

Solution proposée: C'est une sortie du relais de protection en amont du poste qui enverra une information dans le cas ou il y a une détection d'un défaut homopolaire ou polyphasé. Cette information sera traitée par le T300 via son entrée digitale 3
Le client nous demande de prévoir une fonction de forçage vers l'alimentation provenant du groupe electrogène. En effet, en cas d'orage ou de vent très violent, les exploitants du pont de Normandie préfèrent iloter l'alimentation en faisant tourner les groupes.
Forcage vers le GE
Suite a un ordre venant de la GTC (contact sec) ; le T300 doit permuter vers le GE. (En l’absence d’un défaut Max de I ou Homopolaire)

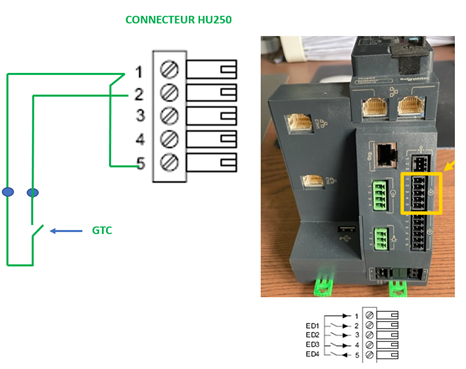

Nous attribuons la DI1 du HU250 pour réaliser ce forçage GE
Les modifications de la configuration sont réalisées avec l'outil Easergy Builder.
Le client souhaite récupérer deux informations via sa GTC.
La présence de la tension HT de la voie 1 et l'information du blocage de la permutation.
Les sorties digitales
Le HU250 possède deux sorties digitales disponibles.
D01
Le HU250 possède deux sorties digitales disponibles.

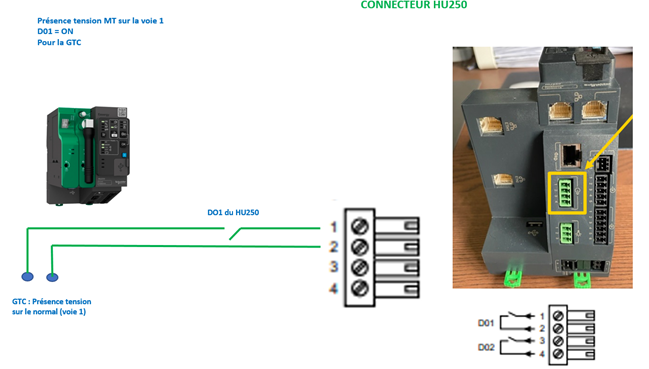

Une sortie du HU250 est mappée pour envoyer l’information Absence/Présence tension a la GTC.
DO1=On > Présence tension HT voie 1
DO1=Off > Absence tension HT voie 1
D02

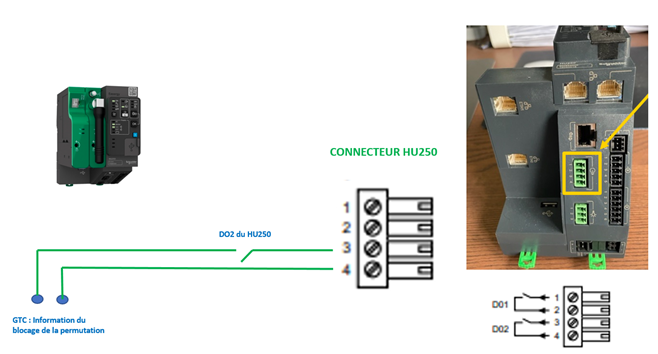

Une sortie du HU250 est mappée pour envoyer l’information Blocage de la permutation a la GTC.
DO2=On > Blocage permutation
DO2=Off > Pas de blocage
